软金属（如铝合金、铜合金等）因低硬度、高延展性，在金相制样中面临独特挑战，尤其在镶嵌与磨抛环节易出现边缘塌陷、划痕残留及组织变形等问题，影响最终观察效果。以下针对这两大环节的难点提出专业解决方案。

一、镶嵌环节难点与对策

难点：

软金属试样尺寸小或形状不规则时，直接磨抛易导致边缘倒角或塌陷；冷镶嵌时树脂与金属界面易因收缩率差异产生微裂纹，热镶嵌则可能因高温引发组织粗化。

解决方案：

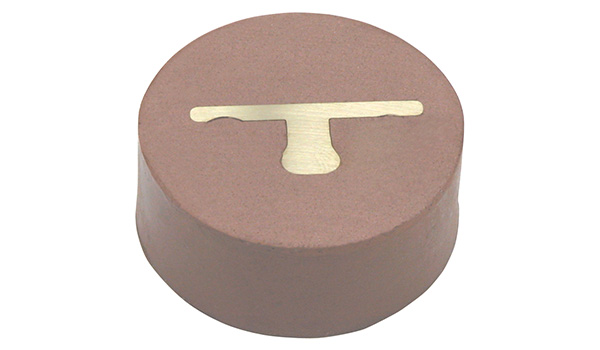

冷镶嵌优化：

选用低收缩率、高填充性的冷镶嵌料，如古莎的泰克诺维系列冷镶嵌产品。其配方通过纳米级填料调控树脂流动性，可渗透至微小孔隙，减少界面应力；同时支持真空脱气处理，消除气泡干扰，确保镶嵌体致密无缺陷。

若需热镶，优先选择电木粉等热稳定性材料，并严格控制加热温度（通常≤180℃）与保温时间，避免软金属组织过热粗化。镶嵌前对试样表面进行喷砂处理，增强树脂与金属的机械咬合，降低脱模风险。

二、磨抛环节难点与对策

难点：

软金属易黏附砂纸，导致划痕难以去除；抛光时因材料流动产生浮雕或曳尾现象，且传统抛光布易嵌入金属碎屑，加剧表面损伤。

解决方案：

湿式机械磨抛：

采用逐级递减粒度的水砂纸（如400#→2000#），配合润滑剂（如肥皂水）减少黏附。末道精磨推荐使用氧化铝悬浮液进行化学机械抛光（CMP），通过轻微腐蚀去除表面变形层，提升平整度。
抛光布与压力控制：

选用低回复性丝绒抛光布，搭配朗普朗磨抛机的恒压控制系统，以0.5-1N/cm²的轻压力抛光，避免材料过度流动。其闭环压力反馈装置可实时修正压力波动，确保抛光面均匀性。
抛光液优化：

采用二氧化硅抛光液，添加少量过氧化氢作为氧化剂，提升抛光效率的同时减少曳尾现象。

更多信息可咨询：13390834960

网址：www.pschina99.com
